Mariana Costa Bolt Graphics — o novo passo do Zeus deixa claro que a ideia foge do padrão: o bring‑up do chip de testes valida a arquitetura, mas a linha comercial só deverá chegar ao mercado em larga escala mais adiante, o que altera expectativas para profissionais e integradores que aguardavam hardware pronto para produção.
O teste técnico: tamanho, consumo e robustez

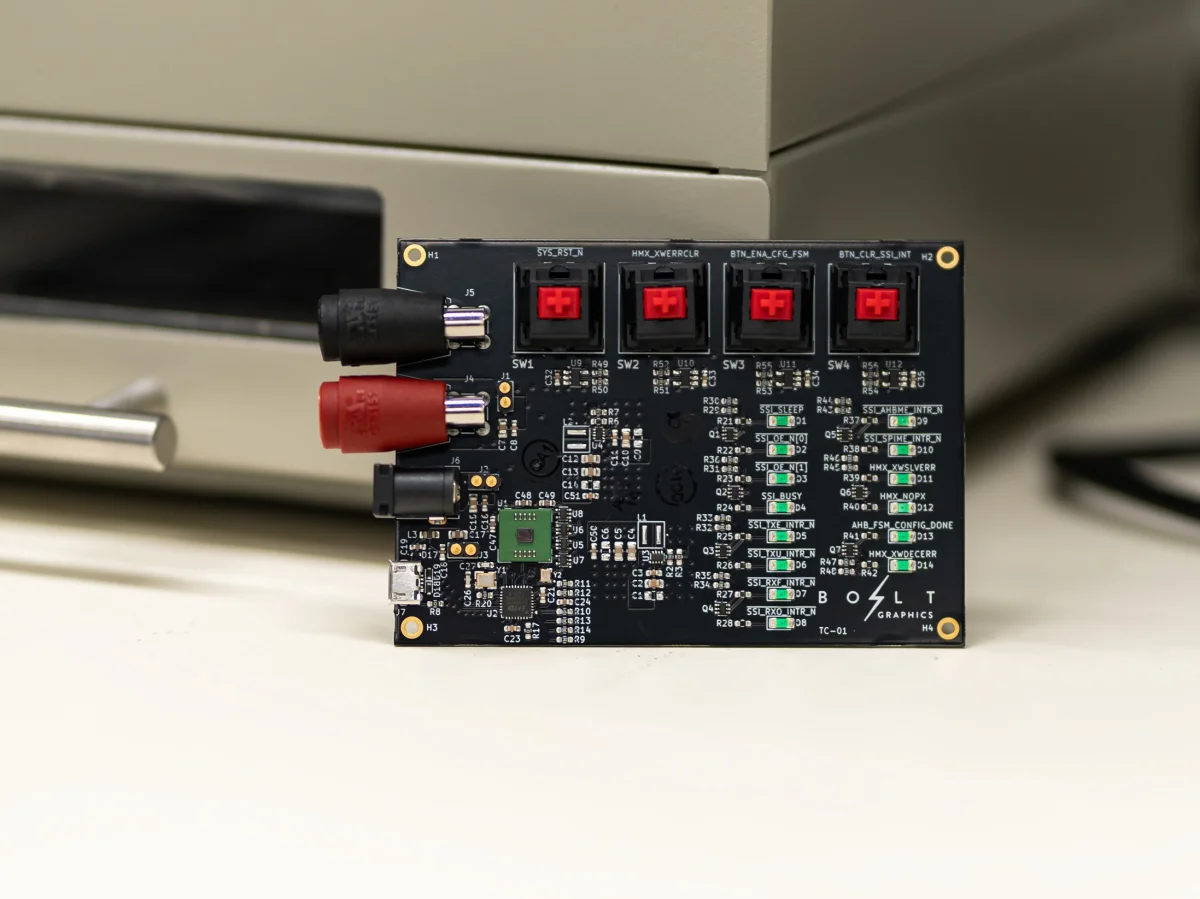

O protótipo Zeus foi fabricado no processo de 12 nm da TSMC, mede 6 mm² e apresentou consumo aproximado de 1,4 W durante os testes iniciais. Engenheiros conseguiram ligar o silício A0 e completar a primeira fase de bring‑up em menos de 24 horas, sem falhas funcionais detectadas.
Além disso, o chip foi submetido a ensaios térmicos entre −40 °C e 85 °C. O consumo registrado é bem inferior ao da plataforma FPGA usada anteriormente para validação, que demandava cerca de 35 W, e os resultados internos superaram as estimativas de eficiência da equipe.
O protótipo foi fabricado no nó de 12 nm da TSMC, mede 6 mm² e consome aproximadamente 1,4 W, com testes realizados entre −40 °C e 85 °C.
Arquitetura e roadmap: memória expansível e novo cronograma
O Zeus foi projetado com características não convencionais: configurações que variam de um modelo de entrada de 120 W com 32 GB de LPDDR5X até servidores capazes de aceitar até 2,25 TB de memória via DDR5 RDIMMs, usando slots SO‑DIMM e RDIMM para escalabilidade.
