IBM — a empresa anunciou a distribuição de process development kits (PDKs) para sua tecnologia Nanostack de 0,7 nanômetro, com entrega prevista para o primeiro trimestre de 2027, numa iniciativa que visa acelerar testes e adoção por projetistas de chips.
O que o Nanostack propõe e por que importa

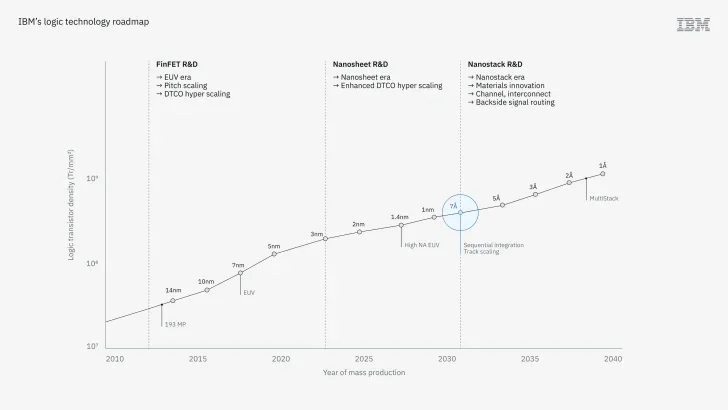

O Nanostack de 0,7 nanômetro (equivalente a sete angstroms na nomenclatura de marketing) propõe empilhar e escalonar transistores verticalmente para otimizar n-type e p-type em um mesmo bloco, liberando espaço no die e abrindo caminho para novas combinações de materiais.
Enquanto processos de 2 nanômetros já estão em produção de larga escala e fabricantes planejam avançar para nós comerciais descritos por angstroms, o Nanostack busca ganhos específicos em densidade de transistores, consumo de energia e escalabilidade para módulos de memória como SRAM.
A IBM planeja disponibilizar PDKs no primeiro trimestre de 2027 para que projetistas avaliem o Nanostack 0,7 nm, tecnologia que promete até 40% de escalonamento em SRAM.
O impacto prático: SRAM, caches e arquitetura de IA
O maior ganho anunciado para memória é uma promessa de cerca de 40% de redução na área de módulos SRAM, um dado crítico porque caches on‑die ocupam parcela significativa do die em aceleradores de IA modernos.
OLED MacBook Pro adia M7 e segue com M5 Pro/Max
Leia a matéria completa →
NVIDIA lança Nemotron 3.5 Super VL 120B para agentes sempre‑ativos
Leia a matéria completa →
Intel Nova Lake‑S: placa LGA 1954 mostra DDR5‑6400 e suporte a Wi‑Fi 7
Leia a matéria completa →
Tabela do Brasileirão 2026: classificação atualizadaVer classificação, artilharia e próximos jogos →Em arquitetura prática, o impacto é relevante: estimativas citadas para chips como o Hopper H100 apontam que SRAM pode responder por cerca de 10% do die, subindo para 12–15% quando se considera L1 cache nos núcleos; reduzir essa fatia libera espaço para mais núcleos, accelerators ou memória de alta largura de banda.
O que você acha? Você vê o Nanostack como um divisor de águas para chips de IA? Para acompanhar mais, acesse nossa editoria.

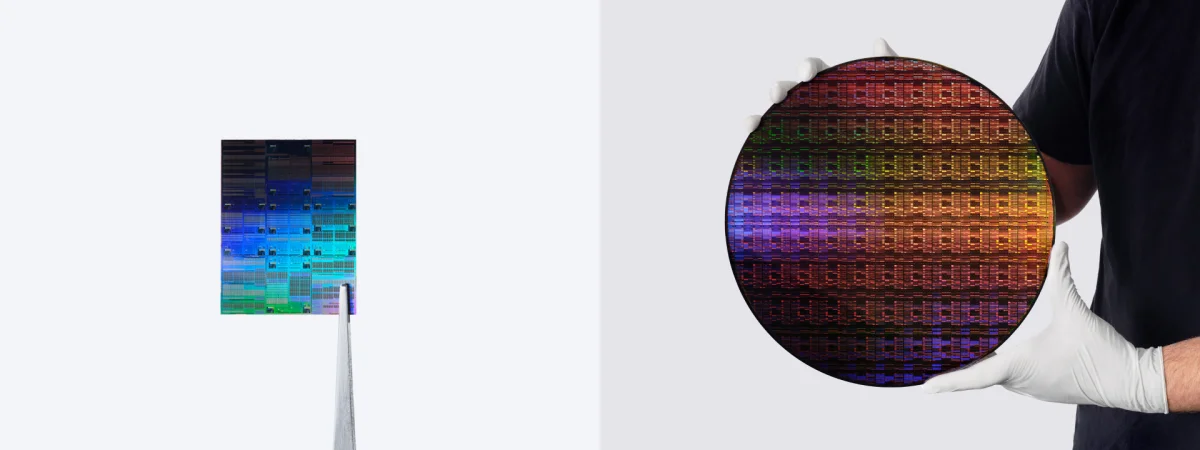

Foto: Divulgação
Perguntas Frequentes
Quando a IBM vai liberar os PDKs do Nanostack 0,7 nm para projetistas de chips?
A IBM informou que os PDKs do Nanostack 0,7 nanômetro serão disponibilizados no primeiro trimestre de 2027. Esses kits incluem manuais de regras de projeto e ferramentas para verificação de layout, permitindo que empresas avaliem compatibilidade e desempenho antes de uma adoção em larga escala.
Qual ganho o Nanostack da IBM promete especificamente para memória SRAM?
IBM aponta que a tecnologia Nanostack 0,7 nm deve permitir cerca de 40% de escalonamento em SRAM, reduzindo a área ocupada por memórias on‑die. Esse ganho vem do empilhamento e do escalonamento de transistores, que mitiga problemas de vazamento e variabilidade que afetam gates menores que 3 nm.
O que exatamente vem nos PDKs que a IBM vai distribuir?
Os PDKs da IBM incluem design rule manuals, ferramentas de verificação de regras e scripts para gerar layouts com EDA, além de suporte para fluxos das ferramentas de empresas como Cadence e Synopsys. O pacote permite testar projetos e ajustar layouts para o processo de 7 angstroms.
