IBM — a empresa instalou um escritório em Chitose, Hokkaido, com o objetivo declarado de ampliar o suporte a clientes ligados à cadeia de semicondutores, incluindo a Rapidus, parceira de desenvolvimento da tecnologia de 2 nanômetros desde 2022.
Por que Chitose virou peça-chave na corrida pelos 2 nm
Chitose foi escolhida por Rapidus como local para a fábrica de 2 nanômetros, e agora recebe também uma presença física da IBM — um movimento que aproxima parceiros e facilita a coordenação técnica no mesmo polo geográfico.
O novo escritório é apontado como um centro de apoio para clientes e parceiros locais, reforçando a infraestrutura necessária para a etapa de industrialização de processos avançados de fabricação de chips.
O novo escritório em Chitose terá a função de aumentar o suporte a clientes ligados à cadeia de semicondutores, incluindo a Rapidus.
Da pesquisa ao piso de fábrica: tecnologia, prazos e concorrência
A colaboração entre IBM e Rapidus, anunciada inicialmente em 2022, prevê o desenvolvimento conjunto de processos de 2 nm, com engenheiros trabalhando em instalações da IBM em Nova York e em atividades coordenadas entre os dois grupos.
iMac traz porta Ethernet de 2,5 Gb embutida no adaptador
Leia a matéria completa →
RTX 30 e 40: Zagitta dobra taxa de FP/BF16 e revive GPUs para LLMs
Leia a matéria completa →
Ryzen 7 9800X3D: queda de 9°C após atualização de BIOS resolve superaquecimento
Leia a matéria completa →

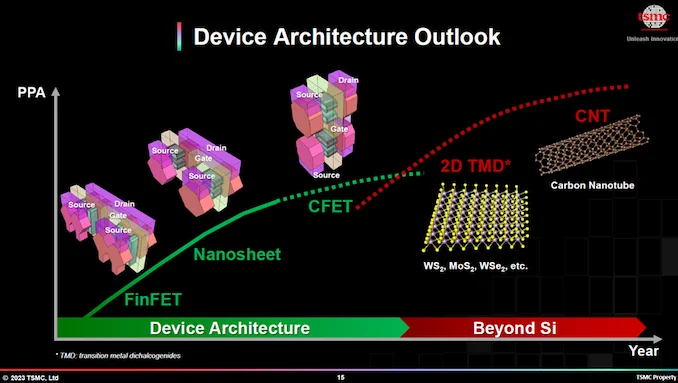

Tabela do Brasileirão 2026: classificação atualizadaVer classificação, artilharia e próximos jogos →IBM desenvolve os 2 nm usando tecnologia de nanosheet, apresentada como evolução do modelo FinFET; a empresa afirma ganhos de até 45% em desempenho ou 75% em eficiência energética frente a chips de 7 nm. Concorrentes como TSMC e Samsung já produzem chips nesse nível de litografia, enquanto a Rapidus mira produção em massa para o segundo semestre do ano fiscal de 2027.
O cronograma da Rapidus coloca a produção em massa no horizonte do segundo semestre de 2027, considerando que o ano fiscal da empresa termina em dezembro. Se atingir essa meta, a Rapidus se juntaria a TSMC, Intel e Samsung como fabricantes capazes de produção em larga escala de processos tão avançados.
Foto: Divulgação
O que você acha? Você acredita que a parceria entre IBM e Rapidus é suficiente para levar a produção de 2 nm ao Japão no prazo anunciado? Para acompanhar mais, acesse nossa editoria.
